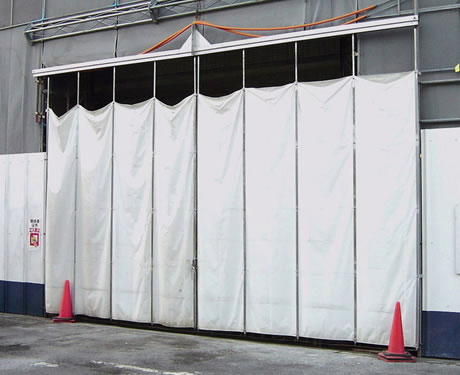

ミニシートゲートMSGタイプ
規格・部材表
| ミニシートゲート 規格表 | 45型 | 54型 | 63型 | 72型 | 81型 | 90型 |
|---|---|---|---|---|---|---|
| 重量(kg) | 115 | 135 | 180 | 200 | 220 | 240 |
| 高さ寸法／有効高さ(mm) | 4,500 / 4,368 | 4,500 / 4,368 | 4,500 / 4,368 | 4,525 / 4,368 | 4,525 / 4,368 | 4,525 / 4,368 |
| 柱芯々寸法(mm) | 4,500 | 5,400 | 6,300 | 7,200 | 8,100 | 9,000 |
| 有効開口(mm) | 4,200 | 5,000 | 5,900 | 6,700 | 7,600 | 8,400 |
| MGシート枚数(枚) | 5 | 6 | 7 | 8 | 9 | 10 |
| 左右形状(枚＋枚) | 3＋2 | 3＋3 | 4＋3 | 4＋4 | 5＋4 | 5＋5 |
| ミニシートゲート 部材表 | 単位 | 45型 | 54型 | 63型 | 72型 | 81型 | 90型 |
|---|---|---|---|---|---|---|---|
| 1梁(75×75×2.3) | 本 | 1 | 1 | - | - | - | - |
| 1梁(100×100×2.3) | 本 | - | - | 2 | 2 | 2 | 2 |
| 2走行棒 中間 | 本 | 5 | 6 | 7 | 8 | 9 | 10 |
| 3走行棒 側 | 本 | 2 | 2 | 2 | 2 | 2 | 2 |
| 4シート押え板 中間 | 枚 | 5 | 6 | 7 | 8 | 9 | 10 |
| 5シート押え板 取手付(右・左) | 枚 | 2 | 2 | 2 | 2 | 2 | 2 |
| 6MGシート(900×3600) | 枚 | 5 | 6 | 7 | 8 | 9 | 10 |
| 7単クランプ B・N・SW 付 | 個 | 4 | 4 | 4 | 4 | 4 | 4 |
| 8梁ジョイントボルト 1/2×32 | 個 | - | - | 10 | 10 | 10 | 10 |
| 9袋ナット 3/8 W・SW 付 | 個 | 35 | 40 | 45 | 50 | 55 | 60 |
| 10側固定クランプ | 個 | 4 | 4 | 4 | 4 | 4 | 4 |
| 11ワイヤー6Φ(m) | 1本 | 6m | 7m | 8m | 9m | 10m | 11m |
| 12ワイヤークリップ | 個 | 4 | 4 | 4 | 4 | 4 | 4 |
| 13ターンバックル | 個 | 1 | 1 | 1 | 1 | 1 | 1 |
| 14吊り車(3号単車) | 個 | 5 | 6 | 7 | 8 | 9 | 10 |
※14 は走行棒に付いております。

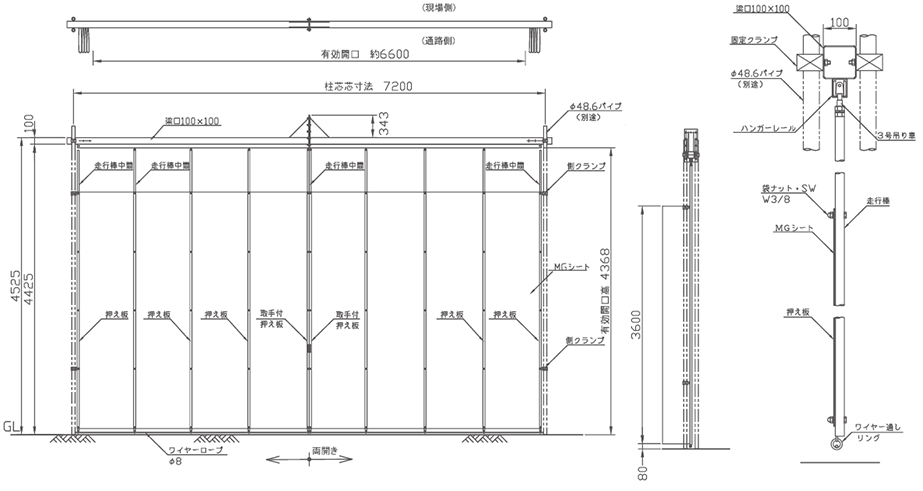

図面
-
ミニシートゲート MSG-90
MSG-90.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [104.5 KB] -
ミニシートゲート MSG-81
MSG-81.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [103 KB] -
ミニシートゲート MSG-72
MSG-72.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [103.1 KB] -
ミニシートゲート MSG-63
MSG-63.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [102.6 KB] -
ミニシートゲート MSG-54
MSG-54.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [100.2 KB] -
ミニシートゲート MSG-45
MSG-45.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [103.1 KB] -
ミニシートゲート MSG-36
MSG-36.pdf
図面ダウンロード
Adobe Acrobat ドキュメント [98.1 KB]

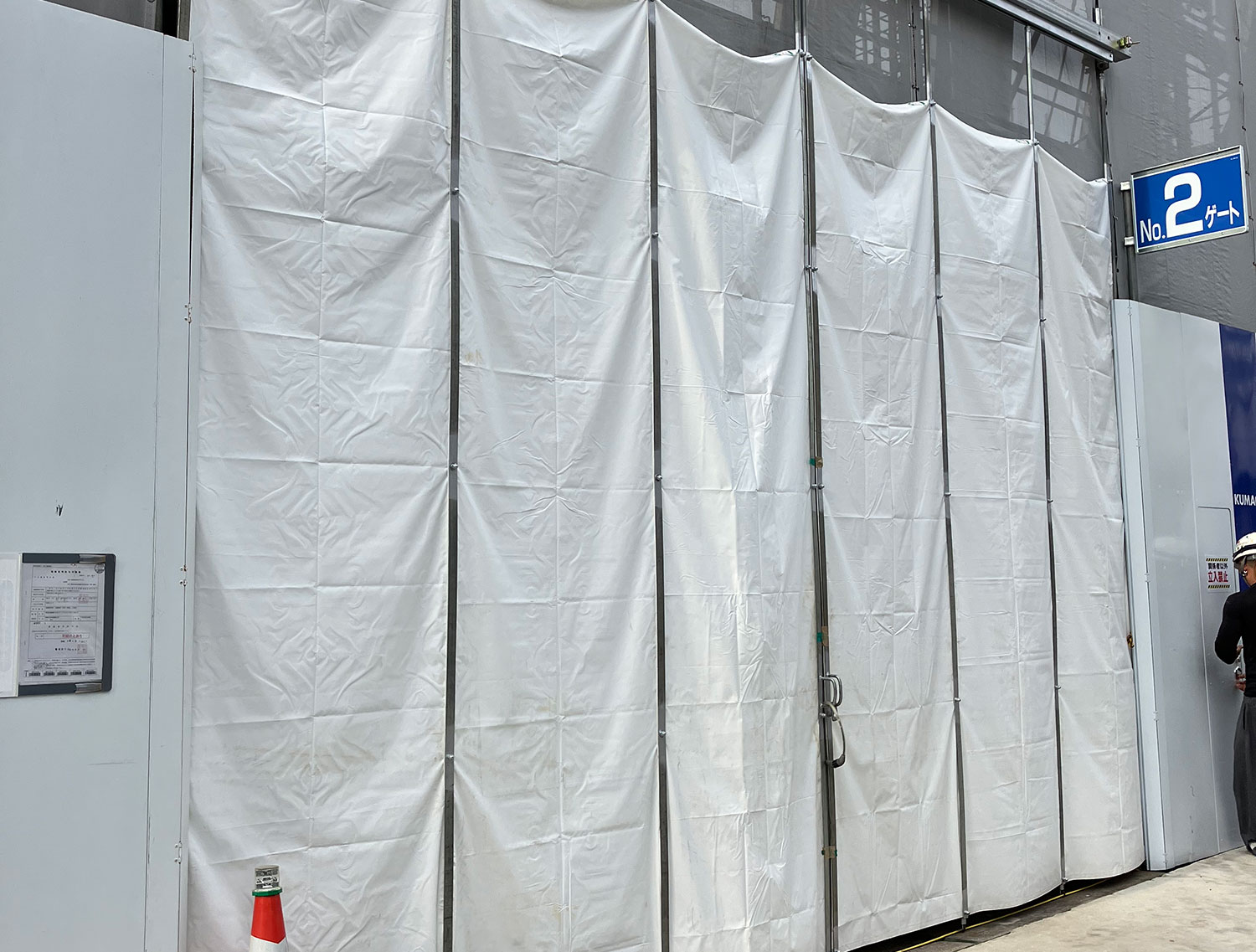

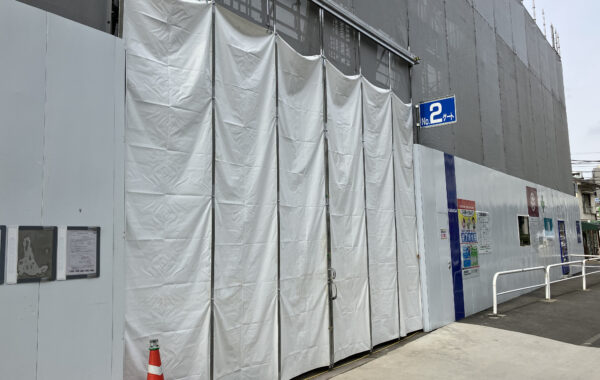

施工事例Project
※製品改良により、仕様及び外観の一部を予告なく変更する場合があります。
